RAYONNAGE METALLIQUE GARDON LOURD, S'ADAPTE A VOTRE CHARGE

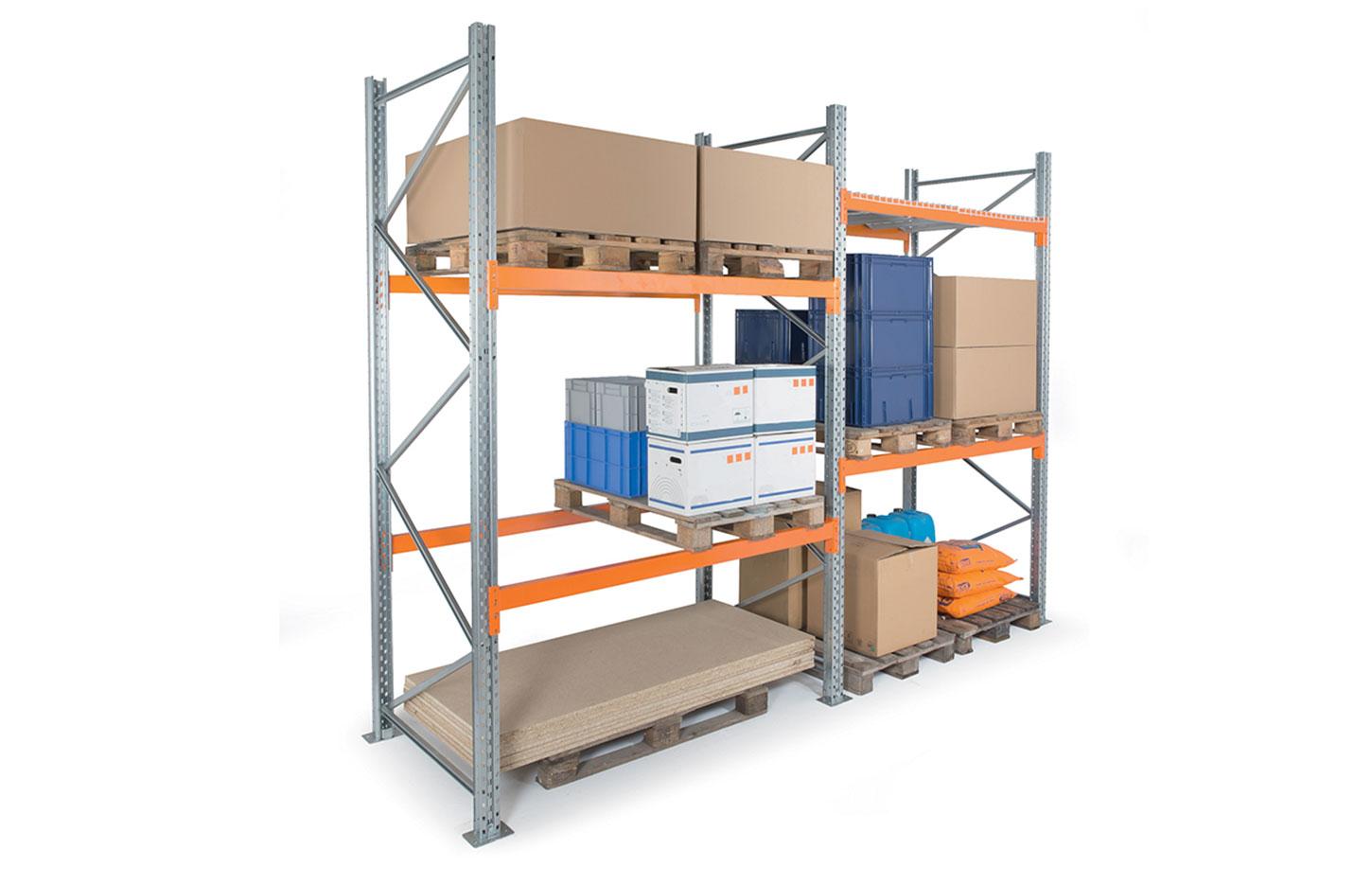

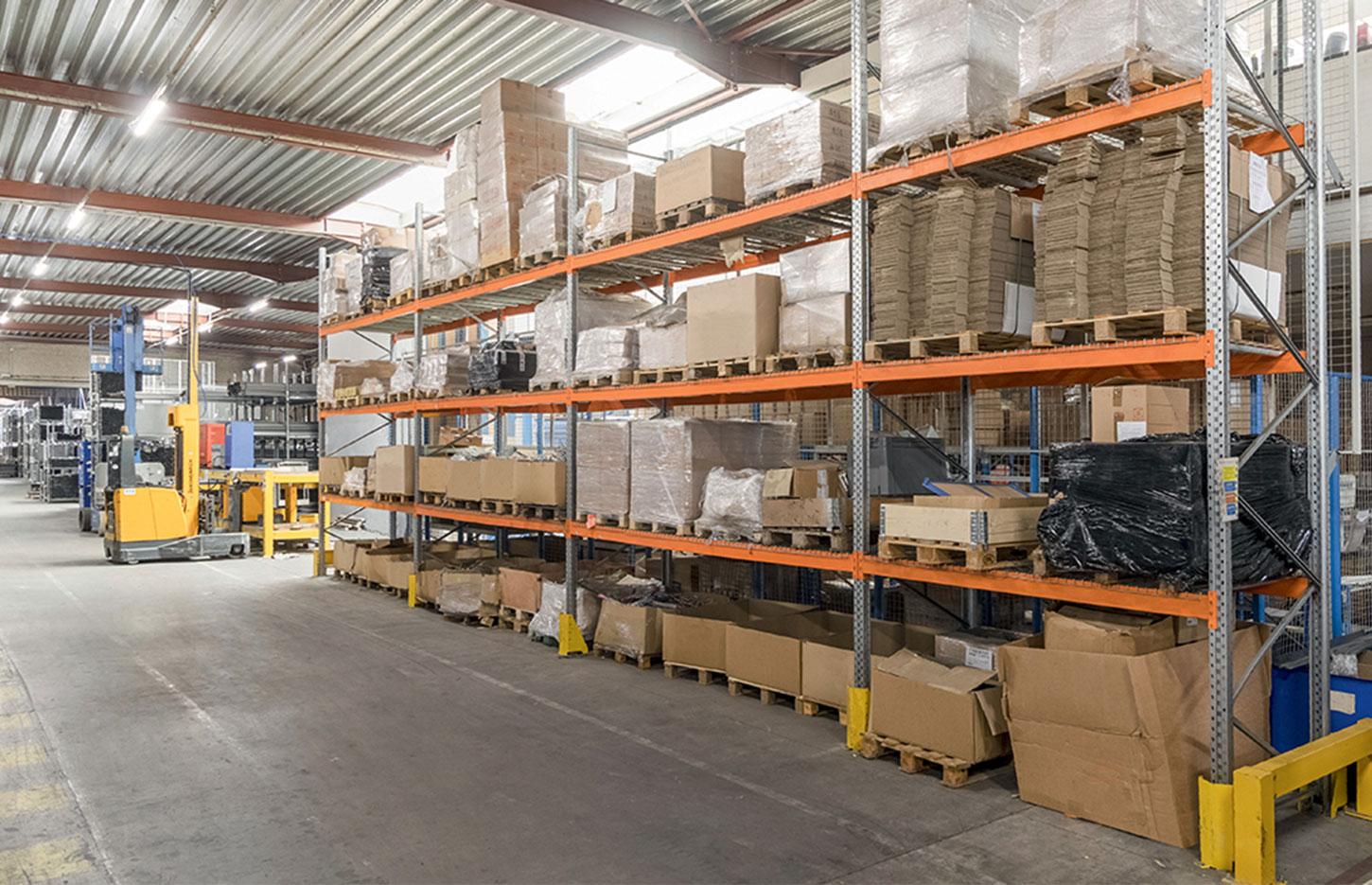

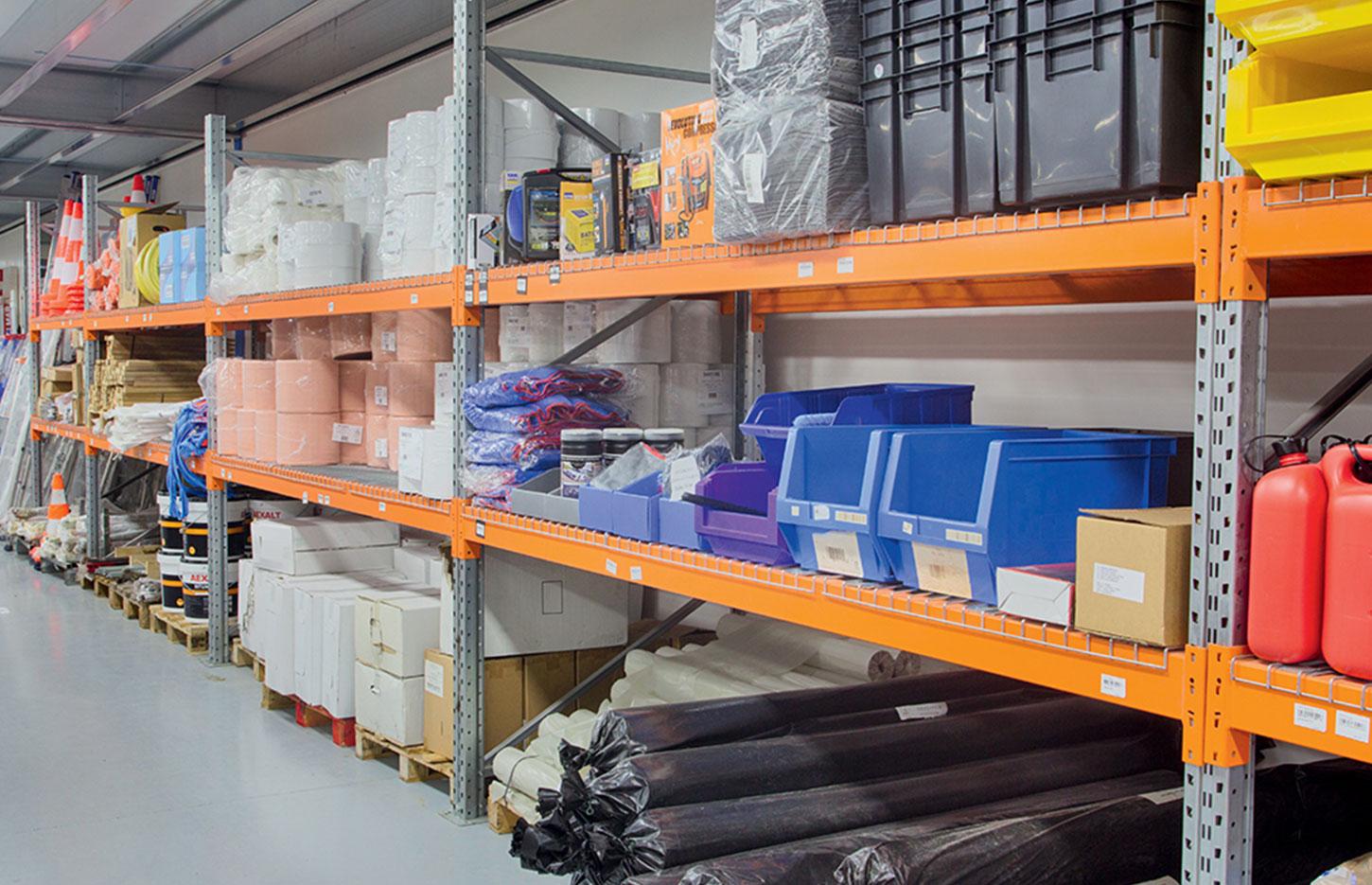

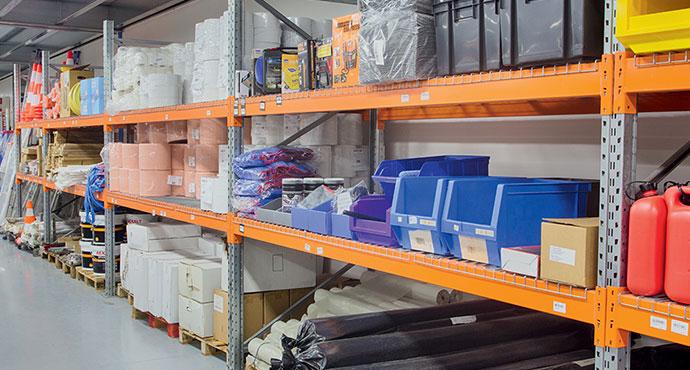

La gamme de rayonnages lourds Gardon lourd se décline en version XL et hybride pour s’adapter aux besoins de stockage de palettes et charges lourdes. La manutention pourra être effectuée manuellement ou à l’aide d’un chariot de manutention. Avec un standard de fabrication disponible en délai sprint, ce rayonnage vous permettra un aménagement efficace de votre stock de produits sur palettes jusqu’à 1000 kg par palette. Sa structure évolutive à souhait suivra la dynamique de votre activité. Le rayonnage lourd Gardon lourd permet le stockage des palettes et charges lourdes jusqu’à 3036 kg par niveau et 7700 kg par travée. Le version XL permet le stockage des palettes et charges lourdes jusqu’à 3036 kg par niveau et 11200 kg par travée. Dans sa version hybride, le rayonnage lourd Gardon lourd s’équipe des lisses pour combiner dans une même travée des niveaux de stockage à palettes avec une zone de picking.
DESCRIPTIF TECHNIQUE DE LA GAMME GARDON LOURD
Système de stockage composé de :
- Échelles
- Lisses
- Platelages optionnels

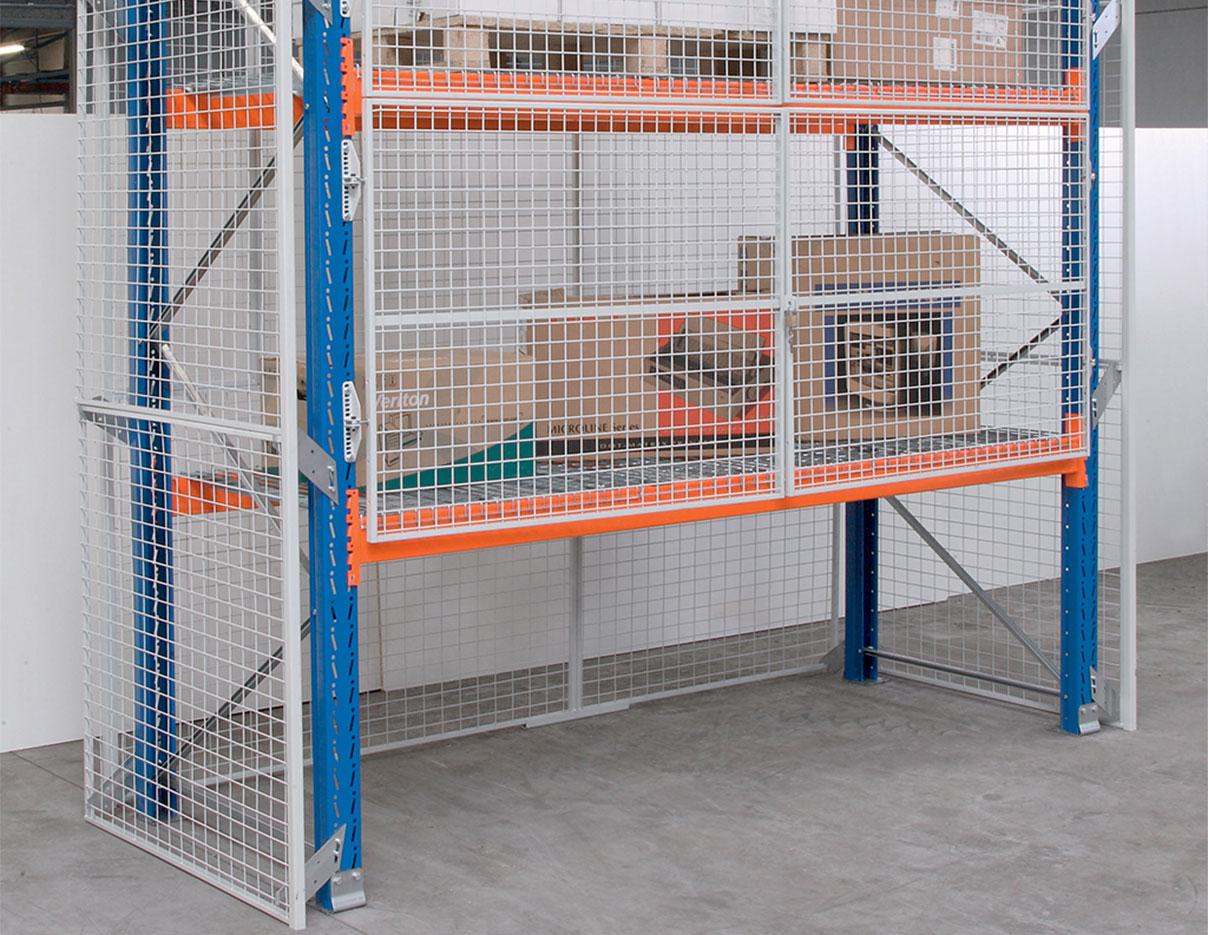

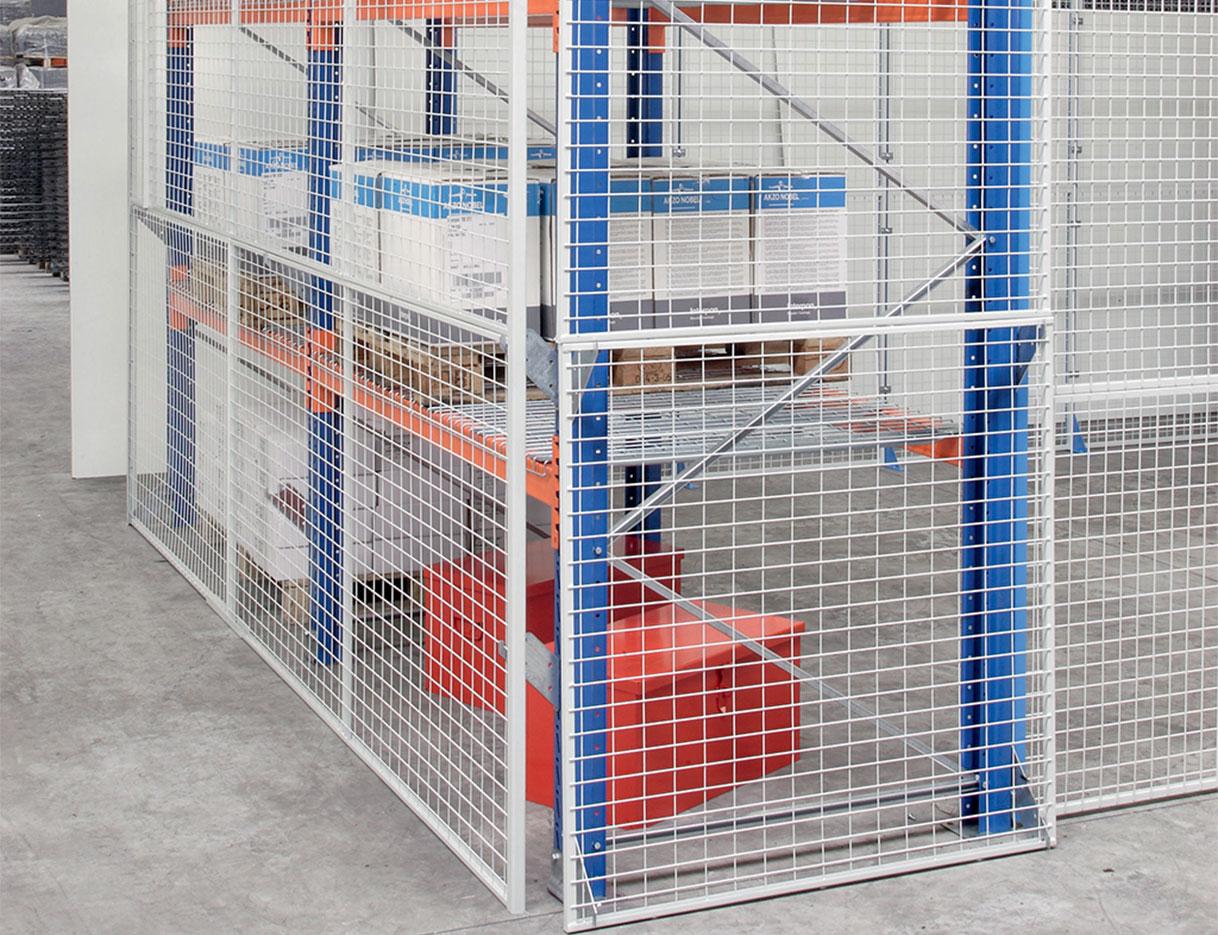

- Protections optionnelles
Echelles
Des échelles robustes, permettant 2 panoplies de charges et de hauteur. Montage inchangé sur toute la gamme. Version XL : Un marquage «XL» sur le poteau, permet une identification immédiate de la version.
Profil de section 80 x 70 mm
Profondeurs standards : 750, 900, 1100 mm
Perforées au pas de 50 mm
Traverses et diagonales en profil «C» galvanisé 30x25 mm à boulonner
Platine en tôle galvanisée 160 x 112 x 4 mm, munie de perforations Ø14 mm
La fixation au sol des échelles est obligatoire pour une utilisation du rayonnage en toute sécurité
Version standard :
Poteaux en profil T175
Hauteur jusqu’à 6 m par multiple de 500 mm
De 6t à 8,5t par échelle selon configuration et utilisation.
Version XL :
Poteaux en profil T200
Marquage exclusif XL
Hauteur jusqu’à 8 m par multiple de 500 mm
Capacités selon configration de 8 à 12 tonnes
Lisses
Une gamme de sections de lisses importante, permet des charges par niveau adaptées. Une grande variété de longueurs de lisses, favorise l’optimisation de votre installation. Un accrochage en 7 points pour une sécurité et une rigidité sans faille (goupilles de sécurité incluses).
Connecteurs soudés en extrémité de lisses avec 7 points d’ancrage pour l’accroche de la lisse dans les perforations des montants d’échelles
Goupilles de sécurité incluses pour un blocage de la lisse et une sécurité contre le décrochement accidentel.
Version standard :
Sections de lisses : 70 x 50 x 1,5 mm
90 x 50 x 1,5 mm
110 x 50 x 1,5 mm
130 x 50 x 1,5 mm
Capacité jusqu’à 1 tonne par palette (selon configuration et type de lisse)
Version XL :
Sections de lisses : 70 x 50 x 1,5 mm
90 x 50 x 1,5 mm 110 x 50 x 1,5 mm
130 x 50 x 1,5 mm 150 x 50 x 1,5 mm
Capacités jusqu’à 1.500 Kg/palette (selon configuration et type de lisse)

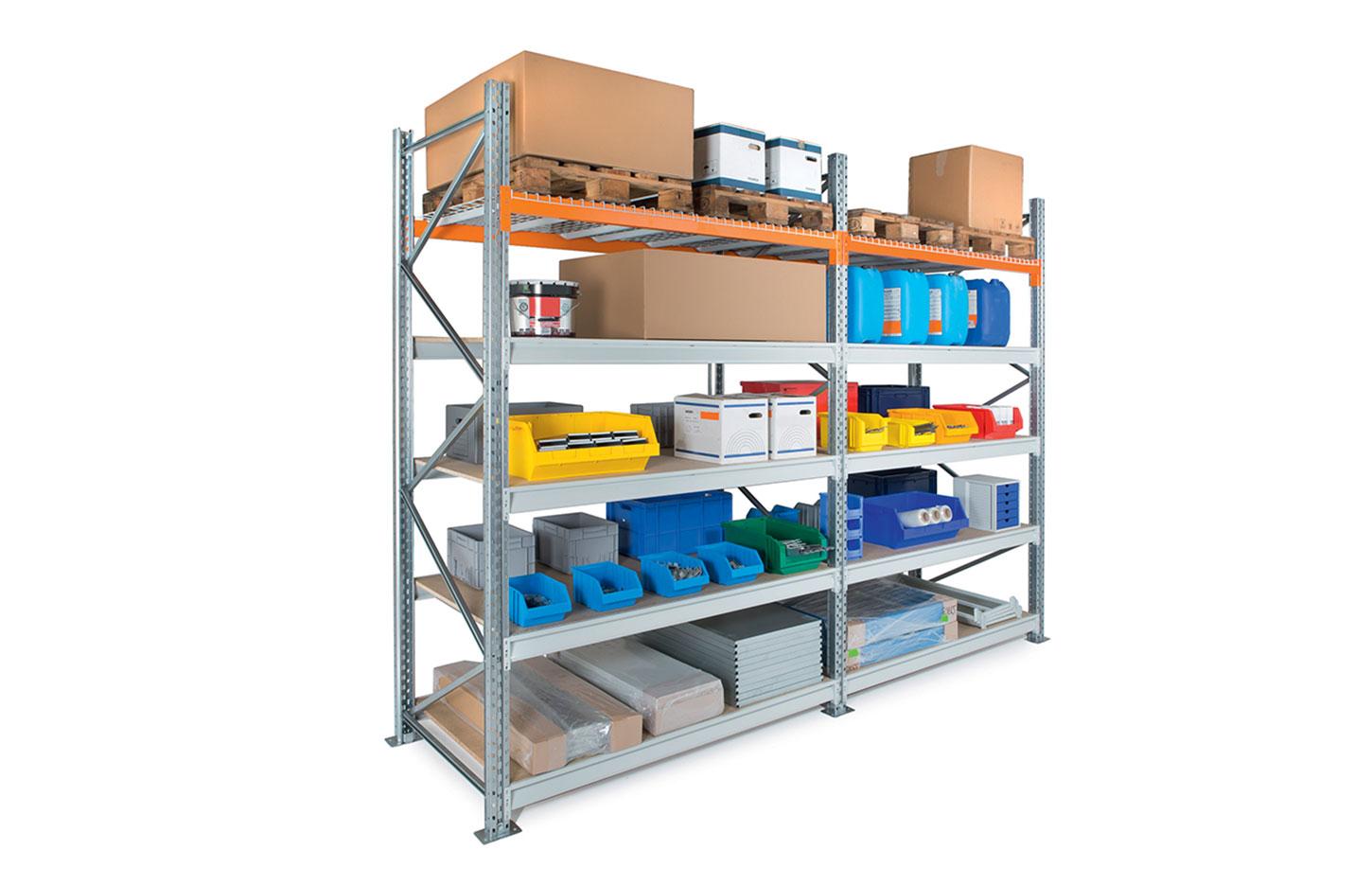

Version hybride :
La version hybride combine dans la même travée des niveaux de stockage palette et picking avec des lisses
Lisses mi-lourde : - Feuillure 65 x 36 mm (selon longueurs disponibles) - Feuillure 85 x 36 mm - Lisses «Z» - Équipement possible avec : - Platelages agglomérés mélaminés - Platelages tôlés galvanisés - Plateaux Fil électrozingué
Finition
Échelles :
- Finition galvanisée
Lisses : - Peinture Epoxy - Coloris standard orange RAL 2004, ColorisGris 7035 pour lisses (Autres RAL disponibles, nous consulter)
Déclinaisons & tarifs
Pour toutes informations complémentaires, veuillez nous contacter au
04 76 96 82 06 ou sur info@francebureau.com.
